當制動襯片磨損后，會導致制動踏板行程加大，此時應對制動鼓與制動帶之間的間隙進行調整。

在制動帶與制動鼓之間的標準間隙為0.3mm時，每個踏板的行程為90-110mm（最大行程85-115mm）。（圖1）

1）取下后蓋板。（圖2）

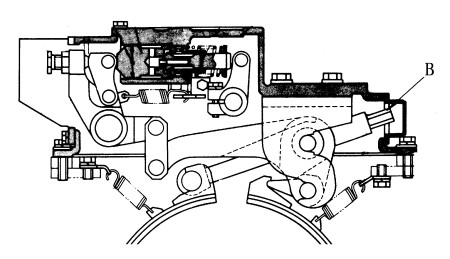

2）用90Nm的力矩，擰緊調整螺母（B）使制動帶緊緊抱住制動鼓。

3）制動帶抱緊制動鼓后，再將螺母（B）擰松1-5/6圈，使制動鼓與制動帶間的間隙0.3mm。相應地，制動踏板的行程為90-110mm。

圖1

圖2

★ 調整后，如果制動器未得到相應變動，需進行修理。

★ 應使兩制動踏板的行程相同，否則兩側制動靈活性不一致。

★ 停機后，踩下兩個制動踏板（每個用力150N），測量制動踏板的行程。
